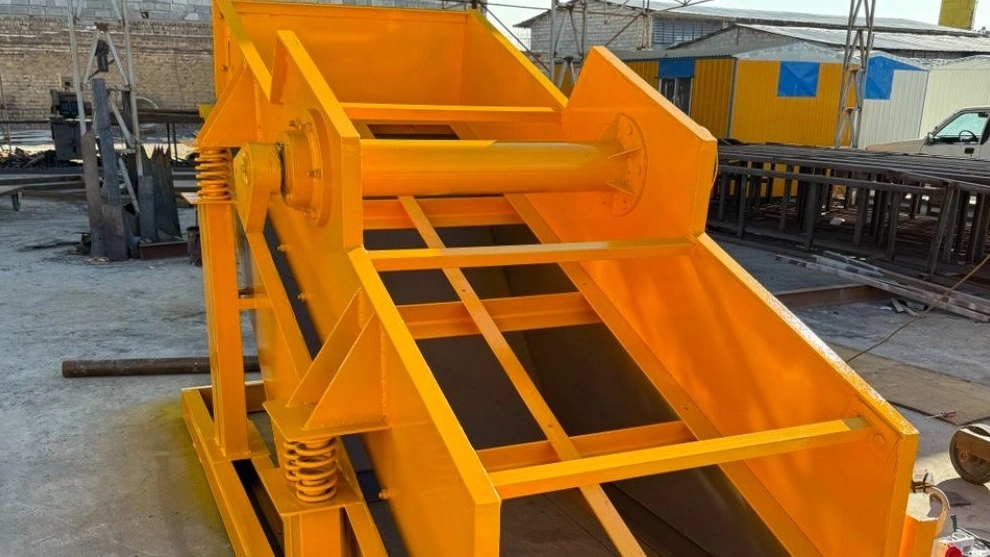

سرند یک طبقه یک ابزار مهم در صنایع مختلف است که برای غربالگری و جداسازی مواد بر اساس اندازه ذرات استفاده میشود. در زیر برخی از کاربردهای اصلی آن آورده شده است:
صنایع معدنی:
جداسازی سنگها و مواد معدنی استخراجشده بر اساس اندازه (مثلاً تفکیک شن، ماسه یا سنگهای بزرگتر).
آمادهسازی مواد برای مراحل بعدی فرآوری مثل خردایش یا شستشو.
صنعت ساختوساز:
غربالگری شن و ماسه برای تولید بتن یا مصالح ساختمانی با اندازه یکنواخت.
جداسازی ذرات درشت از ریز در پروژههای راهسازی یا تولید آسفالت.
کشاورزی و صنایع غذایی:
جداسازی دانهها، غلات یا محصولات کشاورزی بر اساس اندازه (مثلاً تفکیک گندم از ناخالصیها).
تصفیه خاک یا کود برای استفاده در کشاورزی.
بازیافت:
جداسازی مواد قابل بازیافت مثل پلاستیک، فلزات یا شیشه از زبالهها.
تفکیک مواد با اندازههای مختلف در فرآیندهای بازیافت صنعتی.
صنایع شیمیایی و دارویی:
غربالگری پودرها و مواد شیمیایی برای دستیابی به اندازه ذرات یکسان.
کنترل کیفیت در تولید داروها یا مواد شیمیایی که نیاز به دانهبندی دقیق دارند.
مزایای سرند یک طبقه:
ساختار سادهتر نسبت به سرندهای چندطبقه.
هزینه نگهداری و تعمیر پایینتر.
مناسب برای فرآیندهایی که نیاز به جداسازی در یک مرحله دارند.
جزئیات فنی سرند
جزئیات فنی سرند یک طبقه به نوع طراحی، کاربرد و صنعتی که در آن استفاده میشود بستگی دارد، اما به طور کلی، مشخصات و اجزای اصلی آن شامل موارد زیر است. من این اطلاعات را به صورت جامع و قابل فهم ارائه میدهم:
اجزای اصلی سرند یک طبقه:
توری یا صفحه غربال:
جنس: معمولاً از فولاد ضدزنگ، پلیاورتان یا مشهای فلزی ساخته میشود.
اندازه چشمهها: از چند میلیمتر تا چند سانتیمتر بسته به نیاز (مثلاً 2 میلیمتر برای ماسه ریز یا 50 میلیمتر برای سنگهای درشت).
نوع بافت: مربعی، مستطیلی یا الماسی.
بدنه یا فریم:
جنس: فولاد کربنی یا ضدزنگ برای مقاومت در برابر سایش و خوردگی.
طراحی: اغلب به صورت جعبهای با زاویه شیبدار (معمولاً بین 15 تا 30 درجه) برای حرکت بهتر مواد.
سیستم محرک (ویبراتور):
نوع: موتور ویبره الکتریکی یا مکانیکی.
قدرت: معمولاً بین 1 تا 15 کیلووات بسته به ظرفیت و اندازه سرند.
فرکانس ارتعاش: بین 700 تا 1200 دور در دقیقه (RPM) برای ایجاد لرزش و جداسازی مواد.
پایه و فنرها:
برای جذب ارتعاشات و پایداری دستگاه از فنرهای فولادی یا لاستیکی استفاده میشود.
مشخصات فنی نمونه (متوسط):
ابعاد:
طول: 2 تا 6 متر
عرض: 1 تا 2.5 متر
ارتفاع: حدود 1.5 تا 2 متر (بسته به طراحی).
ظرفیت تولید:
از 10 تن در ساعت تا 200 تن در ساعت (بسته به نوع مواد و اندازه چشمهها).
وزن دستگاه:
بین 500 کیلوگرم تا چند تن (بسته به اندازه و جنس).
منبع تغذیه:
برق تکفاز یا سهفاز (220 یا 380 ولت).
زاویه شیب:
قابل تنظیم بین 10 تا 30 درجه برای بهینهسازی حرکت مواد.
انواع سرند یک طبقه بر اساس مکانیزم:
سرند ویبرهای:
از ارتعاش برای جداسازی استفاده میکند.
مناسب برای مواد خشک یا نیمهمرطوب.
سرند گریزلی:
برای مواد درشت (مثل سنگهای بزرگ) با میلههای موازی به جای توری.
معمولاً در معادن استفاده میشود.
سرند دوار (ترومل):
استوانهای چرخان که برای مواد ریزتر و خاص مثل خاک یا کمپوست مناسب است.
عوامل مؤثر بر عملکرد:
اندازه و شکل ذرات: ذرات ریزتر نیاز به چشمههای کوچکتر دارند.
رطوبت مواد: مواد مرطوب ممکن است به توری بچسبند و راندمان را کاهش دهند.
سرعت و دامنه ارتعاش: تنظیم این موارد بر اساس نوع ماده ضروری است.
زاویه شیب: شیب زیاد سرعت را افزایش میدهد اما دقت را کم میکند.
نگهداری و نکات فنی:
بازرسی توری: تعویض دورهای توری در صورت سایش یا پارگی.
روغنکاری: بررسی регулярный موتور و یاتاقانها.
تنظیم ارتعاش: برای جلوگیری از فشار بیش از حد به دستگاه
طراحی سرند چندطبقه
طراحی سرند چندطبقه نسبت به سرند یک طبقه پیچیدگی بیشتری دارد، زیرا باید چندین سطح غربالگری را در یک دستگاه واحد ترکیب کند. هدف اصلی سرند چندطبقه، جداسازی مواد به چندین اندازه مختلف در یک فرآیند واحد است.
اصول کلی طراحی
هدف: جداسازی مواد به بیش از دو اندازه ذرات (مثلاً ریز، متوسط و درشت).
ساختار: شامل چندین توری (طبقه) که به صورت عمودی روی هم قرار گرفتهاند، با اندازه چشمههای متفاوت (از بزرگ در بالا به کوچک در پایین).
حرکت مواد: مواد از بالا وارد شده و با عبور از هر طبقه، ذرات کوچکتر جدا میشوند.
اجزای اصلی سرند چندطبقه
توریها (صفحات غربال):
تعداد طبقات: معمولاً 2 تا 4 طبقه (بسته به نیاز).
اندازه چشمهها: از بالا به پایین کاهش مییابد (مثلاً 50 میلیمتر در طبقه اول، 20 میلیمتر در طبقه دوم، 5 میلیمتر در طبقه سوم).
جنس: فولاد ضدزنگ، پلیاورتان یا مش فلزی با مقاومت بالا.
اتصال: قابل تعویض با پیچ یا گیره برای تعمیر آسان.
بدنه:
جنس: فولاد کربنی یا ضدزنگ با پوشش ضدسایش.
ساختار: جعبهای با ارتفاع بیشتر نسبت به سرند یک طبقه (برای جای دادن طبقات).
خروجیها: هر طبقه خروجی مجزا برای تخلیه مواد جدا شده دارد.
سیستم محرک:
موتور ویبره: معمولاً دو موتور برای ارتعاش متعادل (قدرت 5 تا 20 کیلووات).
فرکانس و دامنه: قابل تنظیم (مثلاً 800-1200 دور در دقیقه) برای کنترل حرکت مواد.
انتقال نیرو: از طریق شفت و یاتاقانهای مقاوم.
فنرها و پایهها:
برای جذب ارتعاشات شدیدتر (به دلیل وزن و تعداد طبقات).
جنس: فنرهای فولادی یا الاستومری.
ورودی و خروجیها:
ورودی: قیف در بالای دستگاه برای تغذیه یکنواخت.
خروجیها: مجراهای جداگانه برای هر طبقه با امکان تنظیم جهت تخلیه.
مشخصات فنی نمونه
طول: 3 تا 8 متر
عرض: 1.5 تا 3 متر
ارتفاع: 2 تا 4 متر (بسته به تعداد طبقات).
ظرفیت:
50 تا 500 تن در ساعت (بسته به نوع مواد و طراحی).
وزن:
1 تا 5 تن (با توجه به اندازه و جنس).
منبع تغذیه:
برق سهفاز (380 ولت).
زاویه شیب:
15 تا 25 درجه (قابل تنظیم برای بهینهسازی جریان مواد).
مراحل طراحی
تعیین نیازها:
اندازه ذرات مورد نظر (مثلاً 0-5 میلیمتر، 5-20 میلیمتر، 20-50 میلیمتر).
ظرفیت تولید (تن در ساعت).
نوع ماده (خشک، مرطوب، چسبنده).
انتخاب توریها:
محاسبه اندازه چشمهها بر اساس دانهبندی مورد نیاز.
انتخاب جنس توری با توجه به سایش و خوردگی ماده.
محاسبات دینامیکی:
نیروی ارتعاش:
F=m⋅aF = m \cdot aF = m \cdot a
(جرم کل دستگاه و دامنه ارتعاش).
فرکانس طبیعی: برای جلوگیری از رزونانس (محاسبه با f=12πkmf = \frac{1}{2\pi} \sqrt{\frac{k}{m}}f = \frac{1}{2\pi} \sqrt{\frac{k}{m}}
، که ( k ) سختی فنر و ( m ) جرم است).
زاویه ارتعاش: معمولاً 45 درجه برای حرکت بهینه مواد.
طراحی بدنه:
مقاومت در برابر تنشهای دینامیکی ناشی از ارتعاش.
استفاده از نرمافزارهایی مثل SolidWorks یا ANSYS برای تحلیل تنش.
سیستم تخلیه:
طراحی خروجیها برای جداسازی همزمان مواد از هر طبقه.
تفاوت با سرند یک طبقه
تعداد طبقات: چند سطح غربالگری به جای یک سطح.
پیچیدگی: نیاز به طراحی دقیقتر برای تعادل ارتعاش و استحکام.
هزینه: بالاتر به دلیل اجزای بیشتر و ساختار پیچیدهتر.
کارایی: مناسب برای فرآیندهای چندمرحلهای بدون نیاز به دستگاه اضافی.
نکات اجرایی و نگهداری
تنظیم ارتعاش: عدم تعادل در ارتعاش میتواند به طبقات آسیب بزند.
بازرسی توریها: تعویض منظم توریهای فرسوده.
تمیزکاری: جلوگیری از انباشت مواد بین طبقات (بهویژه در مواد مرطوب).
روغنکاری: یاتاقانها و موتورها باید به طور منظم سرویس شوند.
کاربردها
جداسازی چندگانه در معادن (مثلاً شن، ماسه و سنگ).
صنایع بازیافت برای تفکیک مواد با اندازههای مختلف.
تولید مصالح ساختمانی با دانهبندی متنوع.
مثالهای طراحی سرند
مثال 1: سرند سهطبقه برای معدن شن و ماسه
هدف: جداسازی شن و ماسه به سه اندازه (0-5 میلیمتر، 5-20 میلیمتر، 20-50 میلیمتر).
مشخصات فنی:
ابعاد: 6 متر (طول) × 2 متر (عرض) × 3 متر (ارتفاع).
توریها:
طبقه 1: چشمه 50 میلیمتر (فولاد ضدسایش).
طبقه 2: چشمه 20 میلیمتر.
طبقه 3: چشمه 5 میلیمتر.
موتور: 15 کیلووات، دو موتور ویبره با فرکانس 1000 دور در دقیقه.
ظرفیت: 150 تن در ساعت.
زاویه شیب: 20 درجه.
طراحی خاص:
قیف ورودی با پخشکننده برای توزیع یکنواخت مواد.
خروجیهای مجزا با کانالهای هدایت به سیلوهای ذخیره.
بدنه از فولاد ST52 با پوشش ضدسایش.
کاربرد: تولید مصالح ساختمانی (بتن و آسفالت).
نکته: توری طبقه سوم به دلیل ذرات ریزتر، با مش پلیاورتان طراحی شده تا مقاومت بهتری در برابر سایش داشته باشد.
مثال 2: سرند دوطبقه برای بازیافت ضایعات پلاستیکی
هدف: جداسازی پلاستیک خردشده به دو اندازه (کمتر از 10 میلیمتر و 10-30 میلیمتر).
مشخصات فنی:
ابعاد: 4 متر (طول) × 1.5 متر (عرض) × 2.5 متر (ارتفاع).
توریها:
طبقه 1: چشمه 30 میلیمتر (فولاد ضدزنگ).
طبقه 2: چشمه 10 میلیمتر.
موتور: 7.5 کیلووات، فرکانس 900 دور در دقیقه.
ظرفیت: 80 تن در ساعت.
زاویه شیب: 15 درجه.
طراحی خاص:
سیستم شستشوی توریها برای جلوگیری از چسبیدن پلاستیک مرطوب.
بدنه سبکتر با فولاد گالوانیزه برای مقاومت در برابر رطوبت.
خروجیها با نوار نقاله متصل برای انتقال مستقیم به خط بازیافت.
کاربرد: بازیافت پلاستیک و آمادهسازی برای گرانولسازی.
نکته: دامنه ارتعاش کمتر (حدود 3 میلیمتر) برای جلوگیری از پرش ذرات سبک پلاستیکی.
مثال 3: سرند چهارطبقه برای فرآوری سنگ آهن
هدف: جداسازی سنگ آهن به چهار اندازه (0-2 میلیمتر، 2-10 میلیمتر، 10-25 میلیمتر، بالای 25 میلیمتر).
مشخصات فنی:
ابعاد: 8 متر (طول) × 2.5 متر (عرض) × 4 متر (ارتفاع).
توریها:
طبقه 1: چشمه 25 میلیمتر (فولاد منگنزدار).
طبقه 2: چشمه 10 میلیمتر.
طبقه 3: چشمه 2 میلیمتر.
طبقه 4: توری ریز برای ذرات زیر 2 میلیمتر.
موتور: 20 کیلووات، دو موتور با فرکانس 1200 دور در دقیقه.
ظرفیت: 300 تن در ساعت.
زاویه شیب: 25 درجه.
طراحی خاص:
استفاده از فنرهای سنگین برای تحمل وزن و ارتعاش بالا.
سیستم خنککننده موتور به دلیل کار مداوم در محیط گرم معدنی.
خروجی طبقه آخر با فیلتر گردوغبار برای ذرات ریز.
کاربرد: فرآوری سنگ آهن برای استفاده در کوره بلند یا کارخانه گندلهسازی.
نکته: توریها با روکش ضدسایش و مقاوم در برابر ضربه سنگهای سنگین طراحی شدهاند.
مثال 4: سرند دوطبقه برای صنایع غذایی (غلات)
هدف: جداسازی گندم از ناخالصیها (دانههای شکسته و پوسته).
مشخصات فنی:
ابعاد: 3 متر (طول) × 1.2 متر (عرض) × 2 متر (ارتفاع).
توریها:
طبقه 1: چشمه 5 میلیمتر (فولاد ضدزنگ غذایی).
طبقه 2: چشمه 1 میلیمتر.
موتور: 5 کیلووات، فرکانس 800 دور در دقیقه.
ظرفیت: 20 تن در ساعت.
زاویه شیب: 10 درجه.
طراحی خاص:
بدنه از استیل ضدزنگ 304 برای رعایت استانداردهای بهداشتی.
سیستم تمیزکننده خودکار توریها با برس یا جریان هوا.
خروجیها با کیسهگیری مستقیم برای بستهبندی.
کاربرد: تصفیه غلات در سیلوها یا کارخانجات آردسازی.
نکته: ارتعاش ملایمتر برای جلوگیری از آسیب به دانهها.
نکات مشترک در طراحی این مثالها
انتخاب توری: اندازه چشمهها بر اساس دانهبندی هدف و جنس توری بر اساس نوع ماده (سایش، رطوبت، خورندگی).
تعادل ارتعاش: قدرت موتور و فرکانس باید با وزن و تعداد طبقات هماهنگ باشد.
جریان مواد: زاویه شیب و طراحی ورودی/خروجی برای جلوگیری از انباشت یا ریزش مواد تنظیم میشود.
محیط کار: طراحی بدنه و اجزا با توجه به شرایط محیطی (خشک، مرطوب، گرم) انجام میشود.
